半导体洁净室AMC控制方案

2021-12-28 浏览次数:203

半导体制程复杂,对气态分子污染物(AMC)敏感的区域比较多,在腐蚀控制方面,未来几年半导体制造将面临多重挑战。据新版半导体路线图白皮书介绍,传统半导体的尺寸将在2024年达到极限。但是,将有更多种类的新器件、芯片堆叠和系统创新方法来持续计算机性能、功耗和成本的优化。国际器件与系统线路图(IRDS)表示目前芯片成本降低方法主要是通过缩小多晶硅间距、金属互连间距和电路单元的高度,这种现象将持续到2024年。
化学过滤器的生命周期对AMC去除效率影响很大,根据国际半导体技术路线图(ITRS),对光刻扫描仪晶圆环境AMC管控要求比较严格,无机酸总量目标值0.05ppbv、总碱目标值0.2ppbv、挥发性有机物目标值0.26ppbv。本文介绍化学过滤系统要素,包括AMC污染源、AMC控制目标值、新风化学过滤器与FFU化学过滤器配置方案。
半导体制造的洁净厂房内AMC污染源有可能源于外气、操作人员、制程产生、洁净室用材释气和设备泄漏。源于外气的AMC主要成分包括硫氧化物(SOx)、氮氧化物(NOx)、硫化氢(H2S)、氨气(NH3)、挥发性有机物(VOCs)、臭氧(O?)等;源于操作人员的主要是氨气(NH3);下表显示按照AMC分类源于半导体工艺制程、洁净室用材释气、外气的AMC主要成分和来源。

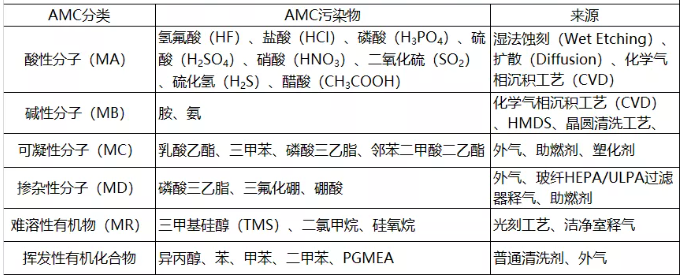

半导体工艺流程、洁净室用材释气、外气的AMC主要成分和来源:

新风化学过滤器与FFU化学过滤器配置方案
针对半导体的不同制程工艺,新风化学过滤器与FFU化学过滤器配置方案会因很多因素而改变,比如:室外AMC浓度、洁净室内部产生的AMC浓度、新风比、化滤的使用寿命和效率、化滤覆盖率等。

配置方案案例

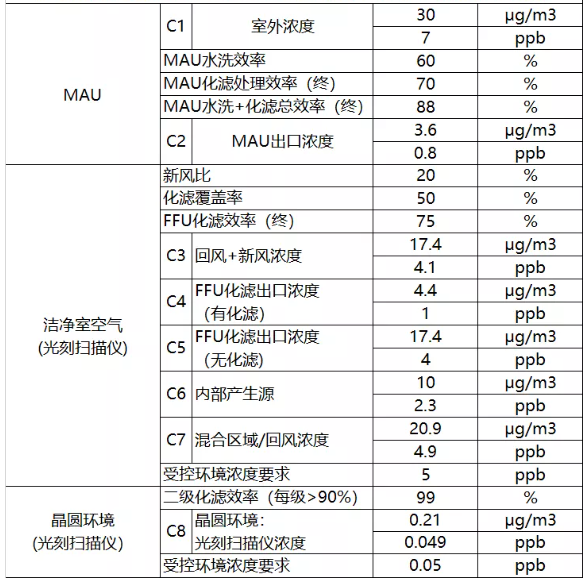

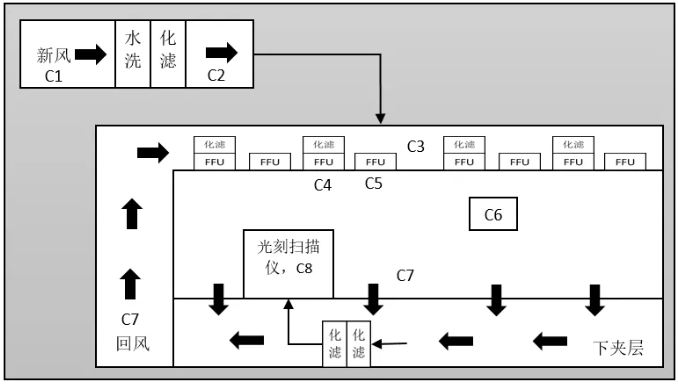

下表是一个新风化学过滤器与FFU化学过滤器配置方案范例,目标AMC是无机酸,假设室外浓度是30μg/m3、化滤覆盖率50%、内部产生源10μg/m3,需要满足ITRS对光刻扫描仪洁净室空气和晶圆环境的浓度要求,分别5ppb和0.05ppb,制定的配置方案。通过美埃的自动模拟计算工具,可以模拟化滤覆盖率对化滤效率、更换周期和每年用量的影响。根据以下的范例,≤30%化滤覆盖率是不能满足环境浓度要求;40%化滤覆盖率需要提高化滤的终止效率到90%以满足环境浓度要求;50%-75%化滤覆盖率是比较合理的配置;化滤覆盖率提高到100%配置过高,反而会提高每年化滤的用量。
