FFU龙骨如何搭建？
2021-11-24 浏览次数：213
洁净室吊顶龙骨系统根据洁净厂房的特点设计，具有加工简单，组装及拆卸方便，便于洁净室建成后的日常维护工作。吊顶系统模块化设计，可塑性大，既可工厂化生产，又可以现场裁切，加工施工污染大大减少，且系统强度高，可在上面行走，特别适用于高洁净区域，如电子、半导体、医药行业。

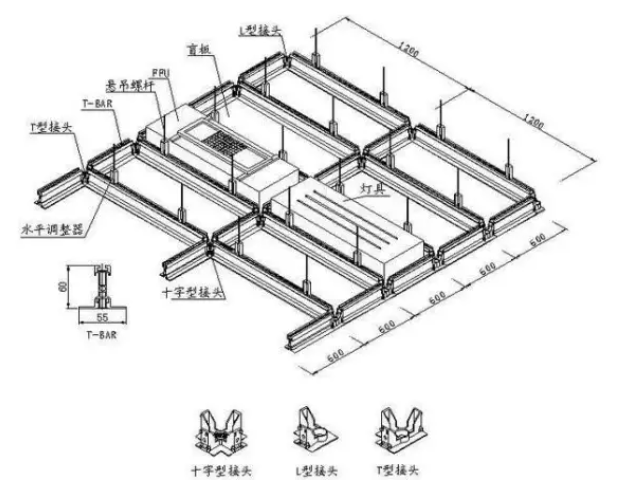

一、FFU吊顶龙骨系统有以下特点：
1、T-bar
（1）T形结构，干式吊顶，阳极铝材料，表面电泳处理。
（2）T-bar十字接头处可安装喷淋头，烟感器及照明灯的电线。
（3）T-bar下面可安装洁净室泪珠照明灯。
2、接头
（1）连接件包括十字接头，T形接头， 转角接头，锌合金材料制作，整个系统由螺纹紧固的连接成一个整体。
（2）镀锌全丝吊杆，带调整器可调整吊顶的高度，通过夹子和螺母连接。
（3）螺丝螺母均为镀锌材料。
3、系统可扩充性：可方便的安装高效过滤器，FFU等。
4、适用于Class1-10000以上。
二、FFU龙骨吊顶施工
1.核对基准线—核对基准标高线—吊杆预制—放样吊杆安装—吊杆安装—吊顶龙骨预制—吊顶龙骨安装—吊顶龙骨水平调整—吊顶龙骨定位—十字补强片安装—测量畸零龙骨尺寸—界面收边—吊顶龙骨压盖安装—吊顶龙骨水平调整。
2、核对基准线
（1）认真熟悉图纸，根据相关资料确认施工区域和十字基准线位置。
（2）用经纬仪和雷射水平仪核对天花基准线。
3、核对基准标高线：根据地面或高架地板确定天花的标高。
4、吊杆预制
（1）根据层高，计算出各天花高度所需吊杆的长度，然后进行切割加工。
（2）加工后符合要求的吊杆再与方型调节器等配件预组。
5、吊杆安装：放样吊杆安装完毕后，根据吊杆的位置开始大面积的吊杆安装，通过凸缘止滑螺母固定于气密吊顶龙骨上。
6、吊顶龙骨预制：龙骨预制时，保护膜不可撕除，内六角螺丝需紧固，预组面积适中即可。
7、吊顶龙骨安装：将预制好的吊顶龙骨整体吊装上吊杆预组好的T型螺丝上，方型调节器偏移十字接头中心150mm,将T型螺丝和凸缘止滑螺母锁紧。
8、吊顶龙骨水平调整：当龙骨施工一片区域后，要进行龙骨的水平调整，用雷射水平仪和接收器进行调整，水平差不得高于吊顶标高2mm,不得低于吊顶标高。
9、吊顶龙骨定位：当龙骨安装一定区域后，需进行临时定位，用重锤矫正吊顶的中心与十字基准线，偏差需在一毫米范围内。可选择柱子或土建钢构和墙为定位点。
