洁净空调系统值班风机系统及消毒灭菌系统设计
2021-08-10 浏览次数：276
一、值班风机系统设计
目前，许多洁净厂房的工作班次为单班制，下班后，为防止室外污染物渗入洁净室，或室内危险气体逸至其它房间或室外，应设值班运行系统，维持房间正负压。在潮湿环境下，值班时需供冷水去除空气水分，防止室内表面长霉；在寒冷地区，值班时需供热水，防止室内储水容器或管路冻结。值班系统可采用如下几种方式。
1、值班风机系统

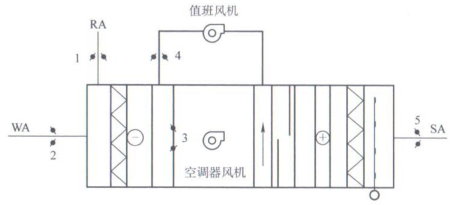

值班风机系统可采用下图所示的系统设计：
正常运行时，阀1、2、3、5打开，阀4关闭；值班系统运行时，阀2、4、5打开，阀1、3关闭，表冷器或加热器的供水阀仍开启，供给空调器冷水或热水，防止室内结露或保证冬季的值班供暖。
值班风机的风量按维持房间正负压所需要的风量确定，若排风机全天运行或值班时减小风量运行，则值班风机的风量需附加此排风量。
2、主风机双速或变速系统
为简化管路系统设计，在原净化系统基础上不设值班风机，只需空调器风机配上双速电动机或变频器。
（1）双速风机的电动机为双速，工作时电动机高速运行，值班时低速运行；可通过改变电动机线圈的绕组方式来实现。速比一般为3/4、1/2和1/3，速比1/3的电动机市场上较少，但值班风机系统采用此速比较节能，因此采用此速比，值班时系统回风量可以小一些。

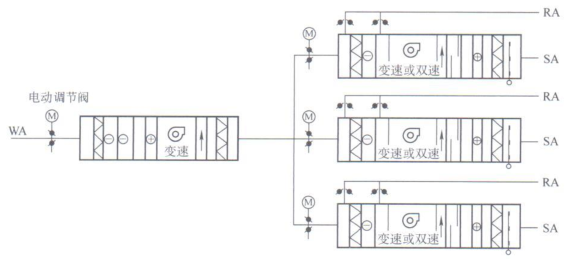

（2）变速风机的电动机配有变频器，值班时可根据需要的风量，通过变频器使风机变速运行，相当节能。如厂房内有多套净化空调系统，可采用下图所示的形式，对新风做集中处理后送至各空调器。这样，值班时仅对新风机组供冷（热）水，各空调器停止供冷（热）水，风机变转速运行，新风机组根据各空调器所需的新风量变速运行。
二、消毒灭菌系统设计
生物洁净室在墙壁及吊顶等处容易积存细菌，需定期进行灭菌处理。常用的灭菌方式有紫外线灯灭菌和气体灭菌。

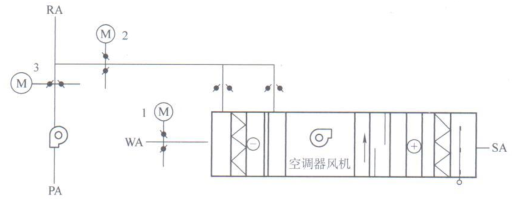

由于紫外线灭菌效果有限，所以洁净室也常用气体灭菌。工作方式可采用擦洗、熏蒸或另设灭菌消毒系统。常用的消毒灭菌系统形式如下图所示。
正常运行时，阀3及排风机关闭，阀1、2打开，维持房间洁净度及温湿度。
系统消毒时，将甲醛溶液放在空调器的送风段或房间内，阀1、3及排风机关闭，阀2打开，风机运行使整个系统充满甲醛气体。甲醛溶液能杀灭细菌、病毒、真菌及芽孢。
系统消毒后，阀1、3及排风机开启，阀2关闭，让空气直流排除室内残余的刺鼻消毒剂。
