医用洁净装备配套工程的施工安装与检验
2022-10-14 浏览次数：137
医疗洁净装备工程中的电气施工应按照GB50303《建筑电气工程施工质量验收规范》等相关标准规范，严格把控施工质量。常规电气施工安装包括：电线管及桥架敷设安装、导线及电缆敷设安装、开关及插座安装、弱电安装等常规电气设备安装。
1、开关、插座和电动门安装
（1）开关、插座安装，应注意安装在手术室地面的插座、便于电动手术台使用的地面插座应该选用防水型插座，以下为技术要点：
①安装在同一建筑物的开关宜采用同一系列的产品。开关的通断位置应一致。
②开关边缘距门框的距离宜为0.15-0.25m，开关底边距地面高度宜为1.4m。
③并列安装的相同型号开关距地面高度应一致，高底差不应大于1mm，同一室内安装的开关高度差不应大于5mm。
④插座底边距地300mm。
⑤洗消、消毒、备餐等潮湿环境插座采用防水防尘插座，底边距地1.1米安装。在有淋浴、浴缸的卫生间内，开关、插座和其它电器应设在卫生间以外。
（2）电动门安装
①光敏管之一体导线应穿于钢管内。
②各控制盒、电动机固定应牢固（不得用铝铆钉固定）。
③光敏管安装应紧贴板面。
④接地可靠。
⑤电动门应由就近配电箱引单独回路供电。
2、等电位安装
在介绍等电位安装之前，应该先弄清一个概念，什么是等电位？等电位被称之为等电势，就是在同条电线内选择两个测试点，测试后发现两者之间不存在电压，那么这两个测试点就为等电位。设置等电位后，一旦发生漏电事故，电流会被导入地下，并切断电源，从而避免发生人体触电事故。对手术室、抢救室、ICU、CCU等监护病房、导管造影室、肠胃镜、内窥镜、治疗室、功能检测室、有浴室的卫生间等应采用局部等电位联结。为了进一步减少1类和2类场所内的电位差，应在该等场所内实施局部等电位联结，将该场所内高度在2.5m以下的部分都纳入局部等电位联结范围：
①PE线。
②装置外导电部分。
③防电场干扰的屏蔽层。
④隔离变压器一、二次绕组间的金属屏蔽层。
⑤地板下可能有的金属网格。
具体做法：
①在该场所内分配电箱近旁，靠近柱旁距地0.5ｍ处设置一局部等电位联结端子板，并与柱内至少2根主筋可靠连接。
②如果该等场所建在2楼以上，则局部等电位端子板应用16mm²的铜芯线穿非金属管或利用40*4热镀锌扁钢引至建筑物的总接地体（并应与隔离变压器前的TN-S系统的PE线连接），将上述各部分用≥6mm²的铜芯线以放射式联结于局部等电位端子板。
③在2类场所等电位联结系统中，局部等电位联结端子板与插座PE线端子、固定式设备PE线端子、装置外可导电部分等之间的连接线和连接点的电阻总和不应大于0.2Ω，任何两个可导电体间的电位差在10mV以下。
④2类场所内医用IT系统的PE线是医院内TN-S系统的ＰＥ线的延伸，IT系统和TN-S系统共用同一个保护接地的接地装置，切勿为该等场所另设单独的接地极和PE线，因为这样设计极易在该场所内形成＞50mV的电位差，增大电击危险。
3、自动控制系统安装
（1）自控系统配电柜在设备层或机房最接近机组处放置，并便于维修调试人员检修和观察，留有合适的检修通道，前面应留有0.8米以上的维修间距，并保证其它电气元件安装接线方便。
（2）配电柜用型钢焊接作支架，表面应做防锈处理，外部四周应以镀锌板密封。
（3）所有进入电控柜的导线，应从电柜下部型钢基础处进入电控柜，禁止从电控柜顶部，侧部开孔进入电控柜。便于变频柜散热，请注意柜体散热孔不要被任何物体遮挡。
（4）每路导线敷设至用电设备前应通过接线盒和包塑金属软管作转接，软管长度不宜大于300mm，所有进机组的包塑金属软管注意做防水下垂弯处理, 以防止冷凝水顺导线线管下流到相关电气设备，发生短路事故。
（5）自控柜进出线要用扎带等整理好，分清回路，各导线回路编号，方向应一致，标志应清晰。
（6）单股导线可直接和接线端子联接，多股导线应做好末端处理，合适选择导线连接头。多芯电缆应做好护套末端处理，用热缩管或绝缘包布处理，露出部分长度应一致，屏蔽电缆的屏蔽层的应做好单点接地。
（7）远程控制线应避免从送风管洞处进入手术层，宜单独设置进出管线的穿墙套管，并做好防护和严密封堵。
4、配电柜和配电箱安装
技术要点如下：
（1）柜本体外观检查应无损伤及变形，油漆完整无损。柜内部检查：电气装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
（2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路编号。箱门接地应采用软铜编织线和专用接线端子。箱内接线应整齐，满足设计要求及验收规范（GB50303-2015）的规定。
（3）作业条件：配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。预埋桥架及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。
（4）配电箱定位：根据设计要求现场确定配电箱位置，按照箱的外形尺寸进行弹线定位。
（5）每扇柜门应具备分别用铜编织线与PE排可靠联结。
（6）控制回路检查：应检查线路是否因运输等因素而松脱，并逐一进行紧固，检查电器元件是否损坏。
（7）原则上控制线路在出厂时就进行了校验，不应对柜内线路私自进行调整，发现问题应及时与供应商联系。
（8）控制线校验后，端子板每侧一般一个端子压接一根导线，最多不能超过两根，并且应做好联结导线的连接头达到国标规定的技术要求。
5、初检与周期性检查
（1）初检
对于0类场所的电气系统（普通电源系统）需依据IEC60364标准规定的要求检查。IEC 60364-6-61，2001 标准名称 建筑物电气装置，第6-61部分 检验-初检 对应国内标准为GB/T 16895.23-2005。
对于1和2类场所的电源系统，除了符合普通系统的检查要求外，还必须执行下列检查。
注：IEC60364-7-710对应国内标准为GB/T 16895.24-2005建筑物电气装置第7-710部分特殊装置或场所的要求医疗场所。
①检查所需设计文件
a.每个医疗场所建筑平面图
b.等电位结点和相关连接点位置的建筑平面图
c.电气设计接线图
②检查所需测量仪器
a.电压计
b.毫安表
c.毫欧表，空载电压4-24 V AC/DC，并且测试电流为10 A
d.断路器测试装置
e.谐波检测装置
③医疗IT系统的功能测试
a.报警电路中电流的测量
测试目的：必须保证即使出现故障电路中电流值也不能超过1mA DC。
仪器：毫安表。
b.动作试验
测试目的：检查绝缘监视仪功能是否正常，即当绝缘电阻值低于50kΩ时，报警响起。
仪器：变阻器。
c.医用隔离变压器的漏电电流测量
测试目的：检查次级绕组和医用隔离变压器外壳对地漏电电流不高于0.5mA。
仪器：毫安计。
d.信号指示系统的功能测试
测试目的：检查声光报警系统的功能，无需仪器。
在之前的测试步骤中：
是否存在信号指示灯绿灯亮，表示运行正常。
是 否存在信号指示灯黄灯亮，表示报警设备受干扰（绝缘电阻<50 kΩ）。
黄灯不能关闭，除非故障已排除。
当报警装置动作时（绝缘电阻 < 50 kΩ），声报警信号响起；各部门所有人员一定都能听见。
e.辅助等电位结点的测试（2类医疗场所）
测试目的：检查每个等电位结点和插座接地脚的连接，固定装置及任何外露导电部件的接地端子阻值不得高于0.2 Ω。
仪器：伏安表空载电压为4-24 V AC/DC， 能提供至少10 A的电流。
f.辅助等电位结点的测试 （1类医疗场所）
测试确认保护地和等电位导体及等电位联结母排是否连接正确以及是否完好。
测试目的：检查导体的电气连续性。
仪表：欧姆表，空载电压为4-24 V AC/DC，能提供至少0.2 A的电流。
g.用于识别外露导电部件的测量
测试目的：通过测量对地电阻来确认金属部分是否为外露导电部件。通常认为2类医疗场所的外露导电部件电阻值低于0.5 MΩ，而1类医疗场所则低于200 Ω。
仪表：将欧姆表或其它类似带插头的工具。
④目视检查
目视检查要特别注意如下情况：
a.TN 和TT系统中保护电器的配合
b.保护电器的整定
c. SELV和PELV 系统
d.消防安全设备
e.类医疗场所插座供电回路的配置
f.等电位箱内标识
g.由安全电源供电的插座标志
h.安全电源及照明设备的性能
（2）周期性检查

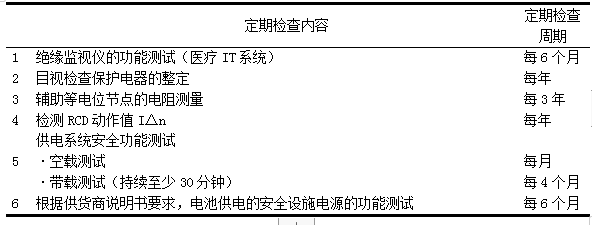

除了仔细准确的预防维护外，医疗场所也要按一定时间间隔定期检查。定期检查的目的是确保医疗条件跟初期检查时的一样，以确保安全设备及系统的正常运行。下表归纳了医疗场所电气系统检测及根据IEC 60364-7-710标准要求的检测周期。特别注意这些是IEC 60364 对普通系统的检查要求之外的部分。
根据GB16895.24-2005标准710.6章检验的要求，初始和定期测试的数据结果必须书面或电子存档并长期保留。
