洁净工作台的详细介绍
2020-08-20 浏览次数：447
洁净工作台是指在其操作台上的空间局部形成无尘、无菌状态的一种装置。
一、结构原理

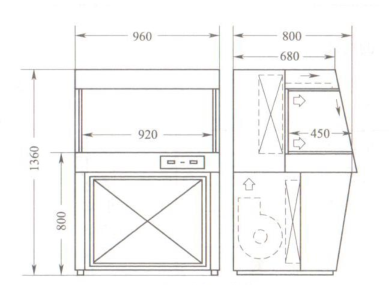

洁净工作台主要由预过滤器、风机、高效过滤器和静压箱等组成。箱内的风机经预过滤器将空气吸入，再加压至静压箱通过高效过滤器过滤后，将洁净空气送至工作区，如图所示：
二、分类
1、按气流组织分类
按气流组织方式，洁净工作台可分为垂直单向流和水平单向流两大类，如图所示：
2、按排风方式分类
第一种是无排风的全循环方式，如图所示：
在工艺不产生或极少产生污染的情况下，宜使用全循环方式洁净工作台。为了弥补循环过程中的风量损失，应补充少量新风。由于空气经反复过滤，洁净工作台的操作区的净化效果比直流的好。
第二种是全排风至室内的直流式，如图所示：
直流式洁净工作台采用全新风，和全循环方式相比恰好有相反的特点。
第三种是在台面前部排风至室外，如图所示：
这种方式是在台前部约100多毫米的范围内设有排风孔眼，吸入台内产生的有害气体，将其排出至室外，不使有害气体在台区内外逸。即使排风量大一些，外气也会由排风机吸走，不会进入台内。
第四种是在台面上全面排风至室外，如图所示：
这种方式是在台面上全面开孔，全面排风。如排风量增多，有外气混入台内的危险，所以必须注意排风量的调节。为此送风量应比排风量稍大一些，以防止外气渗入。
第五种是在台面上的部分排风式，如图所示：
在台面上发生有害气体操作的部位开孔，局部的排出有害气体。这种方式排风量小于送风量。
3、按洁净工作台整体性分类
绝大多数洁净工作台都是做成一个整体，可以称为整体型洁净工作台。但某些由特殊要求的工作台，如在工作台内要进行对振动特别敏感的操作，就需要将工作台面从整个工作台中分离出来，以利于隔振。如图所示：
三、洁净工作台的选用原则
水平单向流洁净工作台在气流条件方面较好，是操作小物件的理想装置，但是在操作大物件时，在物件背面易形成负压，如图所示：
将台外空气吸引过来，所以水平单向流工作台不宜操作大物件。垂直单向流工作台则适合操作大物件，可利用其上部的隔断窗，减少气流出口，有利于在台内形成正压，使得台外气流不会进入台内。如图所示：
工艺过程产生有害气体或粉尘时，应选用排气式洁净工作台。
工艺过程有防震要求时，选用脱开式洁净工作台。
