国内高效过滤器检漏方法介绍
2020-08-10 浏览次数：406
1、检测要求
（1）一般采用粒子计数器进行检漏，被检高效过滤器必须检测过风量，并在设计风速80%～120%之间运行。
（2）被控高效过滤器上风侧的微粒浓度应符合如下要求：受控粒径大于等于0.5um的浓度必须大于等于3.5*104pc/L；受控粒径大于等于0.1um的浓度必须大于等于3.5*106pc/L～3.5*107pc/L。

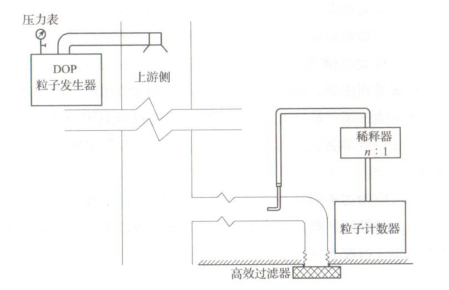

气溶胶的发生如下图所示：
2、检测方法

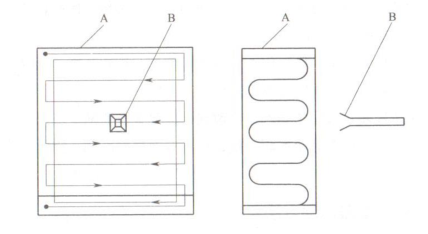

采用扫描法对高效过滤器安装的接缝和主断面进行检测，检测点应距离被测表面20～30mm，测头以5～20m/s的速度移动，对被检测过滤器的整个表面、封胶头和安装框架处进行扫描，如下图所示：
粒子计数器的最小采样量大于1L/min。
3、检测设备
光散射粒子计数器、激光粒子计数器、凝聚核粒子计数器。
4、合格标准
在《洁净室施工及验收规范》中规定，用由高效过滤器下风侧泄漏浓度换算成的穿透率来衡量是否合格，其合格标准如下：
对于高效过滤器：
式中，K为高效过滤器出厂时检测合格的透过率，%
K′为高效过滤器的泄漏浓度换算成的透过率，%
c1为高效过滤器上风侧含尘浓度，pcs/cfm
c2为高效过滤器下风侧含尘浓度，pcs/cfm
