高效空气过滤器安装后的检漏
2020-02-28 浏览次数：518
高效空气过滤器安装后的检漏测试，目的在于确认高效空气过滤器在运输安装过程中未受损伤，高效空气过滤器与其支撑框架间密封良好，送入室内的空气均经高效空气过滤器有效过滤，不存在泄漏情况。此项检测对于单向流洁净室十分必要。当然，洁净级别越高的洁净室对此项检测的要求也越高。
国外认为，对于ISO 7级或更低级别的洁净室，只要洁净室达到了所要求的空气洁净度级别，就可以接受。高效空气过滤器安装后是否存在漏点的问题可以忽略。持有这种观点的依据是，在紊乱洁净室中送入的洁净空气与室内空气一般混合较好，从而避免了由于过滤器受损或安装欠佳，而有些许渗漏所造成的局部污染物聚集的情况。对于那些高效空气过滤器安装在管道或空调箱中，而并非在末端的低级别的洁净室，当然，更属于只要洁净室达标就无需检漏所安装的高效空气过滤器的情况。
相比之下，在单向流系统中，特别是在洁净工作台或隔离装置中，由高效空气过滤器出风面到关键区气流的流程较短，从受损或泄露部位透过来的未经高效空气过滤器过滤的污染空气单向流，就可能在关键区产生局部范围粒子计数超标。因此，在进行房间或区域洁净度测试前，单向流洁净室有必要对安装的高效空气过滤器逐台进行检漏。
1、检漏测试所用的气溶胶
（1）检漏测试气溶胶的应用
在检漏已安装好的高效空气过滤器时，是否一定要在高效空气过滤器上风向使用人工产生的测试气溶胶，在这个问题上，国外也有不同的观点。有人认为如果在正常送风状态下，使用离散粒子计数器检漏已安装好的高效空气过滤器，如果根本没有探测到较高的粒子浓度，那么，未必有必要使用人工产生的高浓度测试气溶胶。持有不同观点的看法是，因为已安装好的高效空气过滤器的检漏工作是在洁净室内空态或静态条件下进行的，此时房间再循环空气中的含尘浓度比动态时要低，而洁净室的再循环空气所占份额又往往很高。因此，检漏时高效空气过滤器上风向的含尘浓度较动态条件下可能偏低较多，在这种情况下检漏所得结果未必可靠。
上述双方争执的焦点在于，已安装好的高效空气过滤器上风向是否具有足够的污染浓度，为检漏结果可靠性提供保障，至于是人工产生的测试气溶胶还是其它尘源，往往并非主要关注点。
（2）对检漏测试气溶胶的要求
按照国际标准ISO 14644-3“测试与测试方法”的规定，人工所产生的气溶胶应是多分散向的，其质量中直径一般为0.5～0.7um。上风向测试气溶胶浓度应在10～100mg/m3之间，并认为浓度低于20mg/m3会降低检漏的灵敏度，而浓度高于80mg/m3时，长时间的测试可能会造成对过滤器的污染。
2、检漏测试所用的设备
（1）气溶胶发生器
ISO 14644-3对气溶胶发生器的性能仅给出了一些原则性的意见：要求所用气溶胶发生器能够生成适当粒径范围的多分散气溶胶，所产生的微粒物质浓度恒定。
（2）气溶胶光度计
由于气溶胶光度计的灵敏度较差，因此，为达到同等的检漏效果，与采用离散粒子计数器相比，要求上风向气溶胶的浓度高很多。因此，一般适用于过滤器的最易穿透粒径的整体穿透率≥0.005%的系统，而且沉积在过滤器和管道上的产生气溶胶的挥发性油基物质，对洁净室内的产品或工艺应是无害的情况。
国外较常用的是线性气溶胶光度计和对数气溶胶光度计。这两种光度计都是以mg/L的质量浓度显示测量结果，用前置的散射光室进行测量。
国际标准ISO 14644-3对上述两种气溶胶的技术要求分别作出了以下规定：

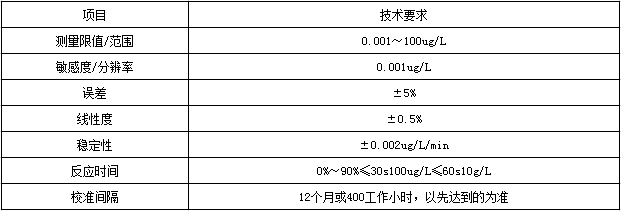

线性气溶胶光度计的测量技术要求：

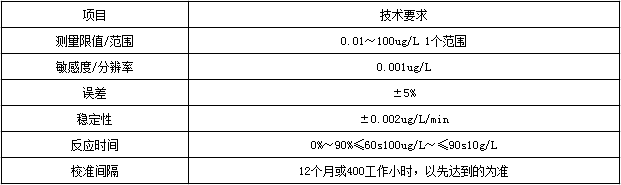

对数气溶胶光度计的测量技术要求：

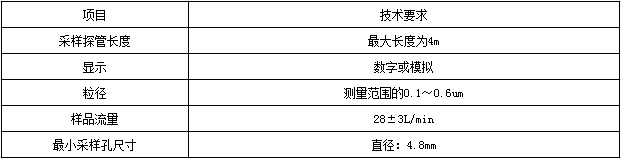

线性和对数气溶胶光度计的附加技术要求：
3、离散粒子计数器
对安装好的高效空气过滤器，国内外最常使用的检漏设备是离散粒子计数器。灵敏度高，与气溶胶光度计相比，达到同等测量精度时，上游浓度仅为气溶胶光度计的1‰～1%即可。因此，对过滤器系统造成的污染要小。还可以检测到最易穿透粒径，穿透率低至0.0000005%或更低的过滤器系统。检漏所用的仪器与洁净室测定悬浮粒子的离散粒子计数器完全一致，无其它特殊技术要求。
